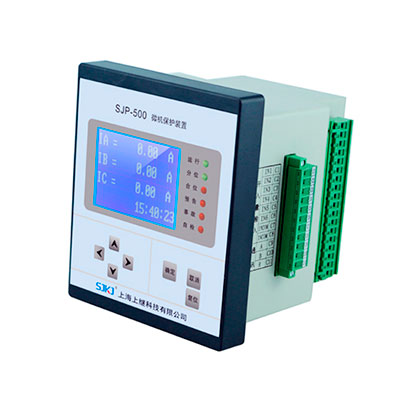

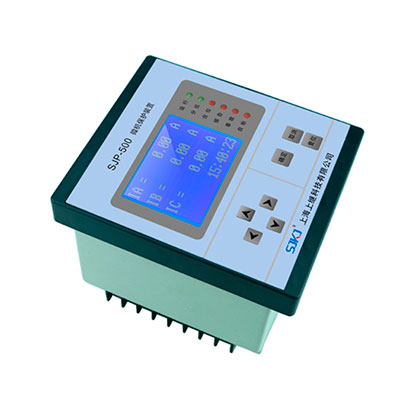

SJP-500微機綜合保護裝置(通用型)

SJP-500微機綜合保護裝置(通用型)

微機保護裝置
微機保護裝置
分享到:

1.1應用范圍
  SJP-500系列微機保護裝置是我公司推出的集簡易測量、控制、通訊于一體的一' 種經濟型保護裝置;針對配網終端配電室量身定做,以三段式電流保護為核心,配備電網參數、監視及采集功能,可省掉傳統的電流表、電壓表、功率表、頻率表等,并可通過通訊口將測量數據及保護信息遠傳上位機,真正實現配網自動化;裝置根據配網供電的特性,在裝置內集成了多種保護功能,本裝置**的優點尺寸小,不僅可安裝于普通環網柜也可方便安裝在各種充氣柜,起到二次回路保護。大大提高了裝置的使用靈活性為用戶節約了成本,本裝置尤其適用于l0KV以下電壓等級的配網供電終端。

1.2保護功能及配置

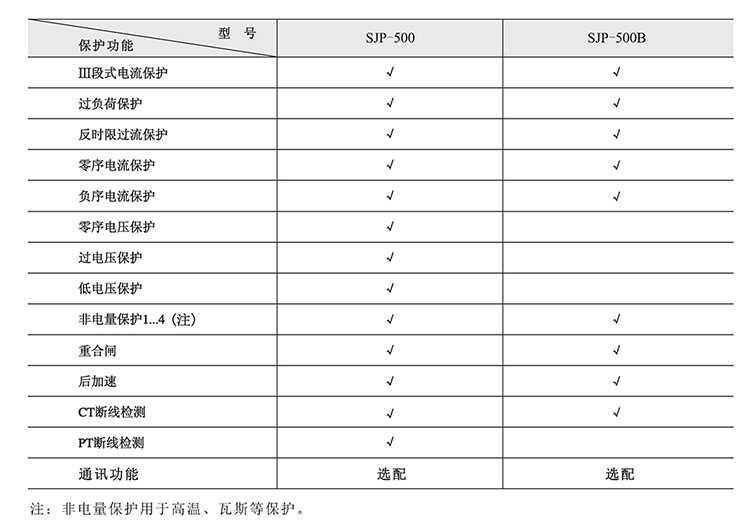

  SJP-500系列保護適用于線路保護,電容出線保護,廠用變保護和線路保護。針對被保護設備及保護要求的不同,SJP- 500系列保護的型號和功能配置如下:

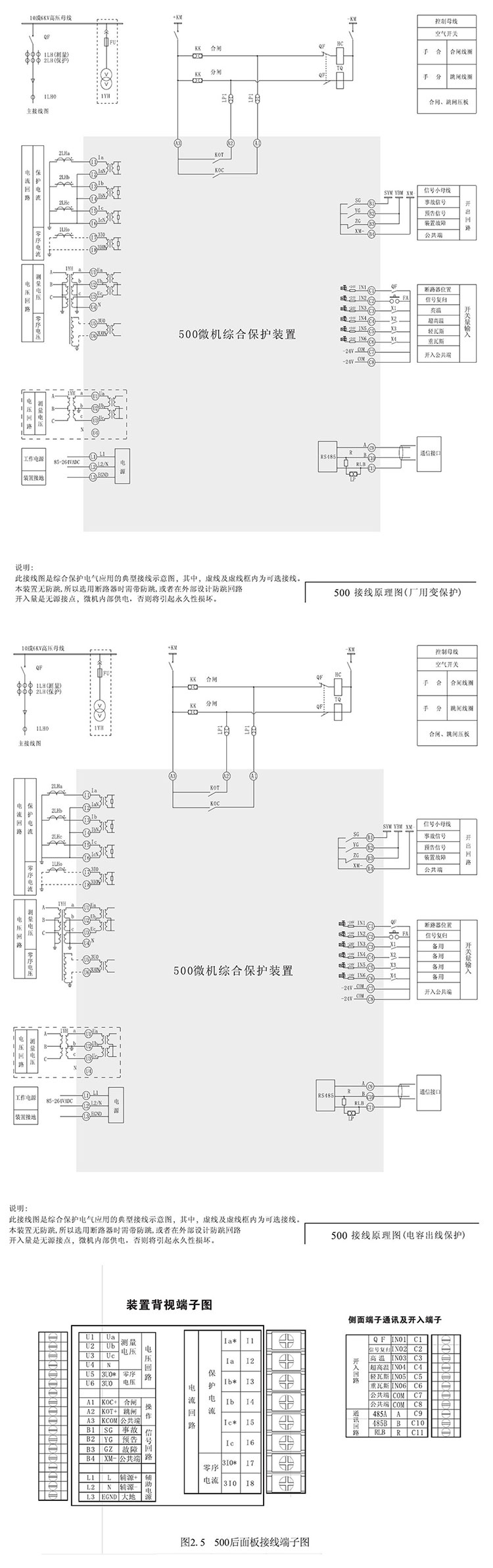

端子說明:

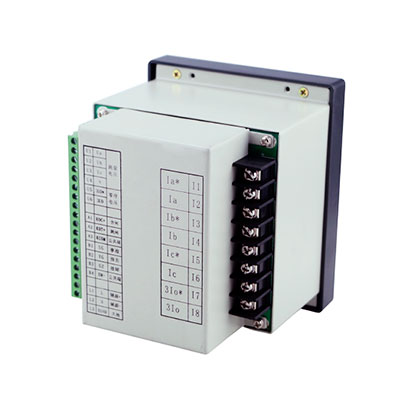

       11-18端子為電流端子,其中I1-16端了為保護電流輸入端子,當保護采用兩相式保護時,13、14懸空。17、 18端予為零序電流輸入端子,帶*號為同名端,接線時請注意。
       U1-U6端子為電壓回路端子,其中U1-U4為測量電壓輸入,如V/V接線方式,U4端子可以懸空。U5 U6端子為零序電壓輸入端子。
       A1-A3端子為跳合閘出口端子,Al KOC+為合閘觸點,A2 KOT+為跳閘觸點,A3為公共端KCOM。
       B1- B4端子為開出回路端子,B1為預告信號開出常開點; B2為事故信號開出常開點; B3為裝置故障信號開出點,為常閉點,裝置有故障或失電時報警,正常運行開點。B4為公共端XM。
       L1-L3端子為輔助電源回路端子,L1、 L2為電源輸入,L3接大地實際使用時L3端子應可靠接地,提高裝置抗干擾能力。
       C1-C11端子為開入量與通訊端子,C1為IN01新路器位置判斷點,控制微機合分位燈,開點為綠燈,閉點為紅燈; C2為信號復歸開入接點: C3為INO3在高溫保護開放時用作高溫輸入信號; C4為IN04在 超高溫保護開放時用作超高溫開入接點; C5為INOS輕瓦斯開入接點; C6為IN06重 瓦斯開入接點; C7,C8為開入公共端; C9端子為485通訊回路A端口; C10端子為485通訊回路B端口,C11為485網匹配電阻。實際接入時請使用屏蔽雙絞線,提高通訊端口的抗干擾能力。
