HJL-93BF三相欠電流繼電器用途
HJL-93系列集成電路電流繼電器，主要用于發動機、變壓器和輸電線的繼電保護裝置中，作為電力系統、交流回路三相、雙相及單相過負荷或短路保護的啟動元件。以及零序電流報警或需要過電流保護的電器電路中切除故障，可替代常規DL、JL、WL系列電流繼電器，是更新?lián)Q代的理想產品。

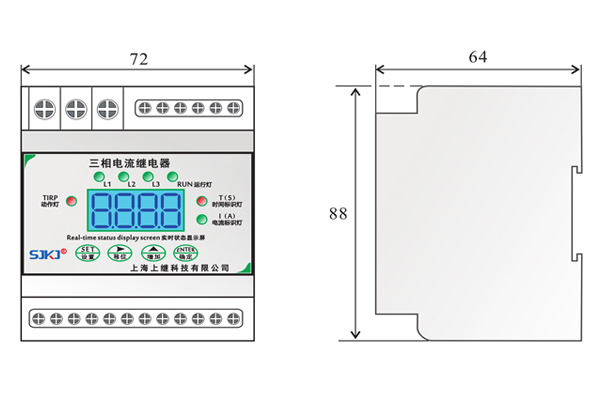

HJL-93BF三相欠電流繼電器外形及尺寸圖
HJL-93BF三相欠電流繼電器設置說明
當繼電器2、3端子接入工作電源時，數碼管顯示當前輸入的實時電流。長按SET設置鍵1秒,便進入L1電流整定值，可以通過移位鍵和增加鍵設定所需的電流值，改動的數碼管會閃爍，允許修改。再按一下SET設置鍵,此時時間標識燈點亮，顯示為L1電流所需的延時值，也通過移位鍵和增加鍵設定所需的時間值。然后再按SET設置鍵,進入設置L2電流整定值，設定的方法和前面設定一樣及L3電流同樣如上設置。均設置好后，再按SET設置鍵界面會進入三相電流各相所需投入使用還是退出。比如只要A、C相工作，B相退出，通過移位鍵將按至B字母位置，按下增加鍵，當數碼管顯示
時，說明該相已經退出運行。需要三相均有輸出工作，可以工作增加鍵將相序字母點亮。跳過相序字母顯示頁面，來到過量、欠量方式選擇頁面，可根據自己所需通過增加鍵來設定，0代表欠量(欠流)，1代表過量(過流)。完全設定好后，可以按ENTER確定鍵快速退出。也可以通過繼電器自動5秒后退出，所設置參數自動保存。退出時顯示實時電流和所投入的相來回切換數值。若有個別參數設定，可以在設置好后，直接按ENTER確定鍵快讀保存并退出。所需投入的相，指示燈會點亮，會顯示當時實時的電流數值，未投入的相燈也會燈亮，顯示會是
， 無數值顯示。繼電器達到所設定值，動作后,由TIRP動作燈會點亮,實際線路電流低于或高于所設定的返回值，指示燈切換回來。正常運行情況下，RUN運行燈、電流設置表示燈常亮。L1、L2、L3來回切換運行。當輸入電流任意一相滿足動作條件，繼電器動作，電流標識燈熄滅,表示延時時間已到動作。當輸入接近動作條件時，繼電器進入動作預備狀態，所有芯片資源用來計算輸入值，一旦滿足條件，立即啟動計時,繼電器設有啟動量連續判斷功能和突變量連續判斷功能，能夠有效迅速的判斷輸入值，并躲過短時干擾。
HJL-93BF三相欠電流繼電器接線圖
