一、JY-GB電壓繼電器主要用途

    JY-GB電壓繼電器用于電動機、發電機、變壓器和輸電線的繼電保護裝置中作為過電壓保護、欠電壓保護或低壓閉鎖啟動元件。

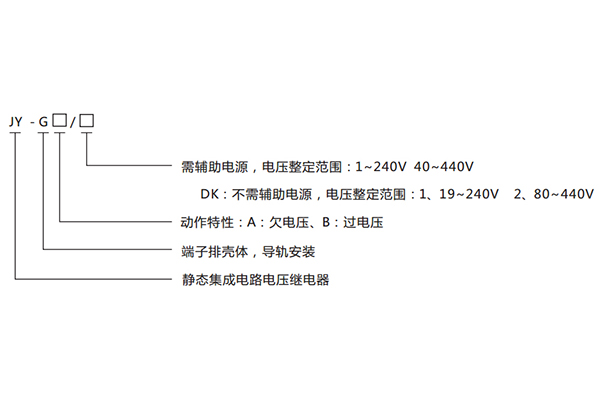

二、JY-GB電壓繼電器型號分類及含義

三、JY-GB電壓繼電器正常技術條件

    環境溫度: -10℃～＋50℃

    2、相對濕度: ≤90％

    3、大氣壓力: 80Kpa～110Kpa

    4、安裝位置: 任意

    5、周圍環境: 應具有抵御陽光及雨、雪、風、沙的設備；不允許有爆炸危險的介質，空氣中不含導致 金屬腐蝕、絕緣損壞的氣體或?qū)щ娊橘|(zhì); 繼電器在工作時,不允許有超過1.5mT 的外磁感應強度及較強的振動和沖擊。

四、JY-GB電壓繼電器主要技術參數

    1、電壓整定范圍: 有輔助電源1～240V或1～440V，無輔助電源15～240V或80～440V；

    2、電壓整定級差: 1V；

    3、返回系數: 過壓0.90～0.95，欠壓1.02～1.05

    4、整定誤差: 電壓整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%

    5、功率消耗: 輔助電源≤5VA；測量電源≤1VA。

    6、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣 電阻＞300MΩ。

    7、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘 無擊穿或閃絡現象。

    8、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261、GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。

    9、觸點容量: 繼電器觸點在電壓不大于250V，電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中，斷開容量為50W； 在電壓不大于250V，電流不大于1A的交流電路中（功率因數為0.4±0.1），斷開容量為250V。觸點接通容量為DC250VA、AC250VA。

    10、觸點壽命: 電壽命105次 ，機械壽命105次。

    11、動作時間：≤25ms(過壓1.2倍整定值,欠壓0.8倍整定值)

    12、返回時間：≤25ms(過壓0.8倍整定值,欠壓1.2倍整定值)

    13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

    14、測量電源: 有輔助電源產品的測量電源 1～240V或1～440V，無輔助電源產品的測量電源15～240V或80～440V。

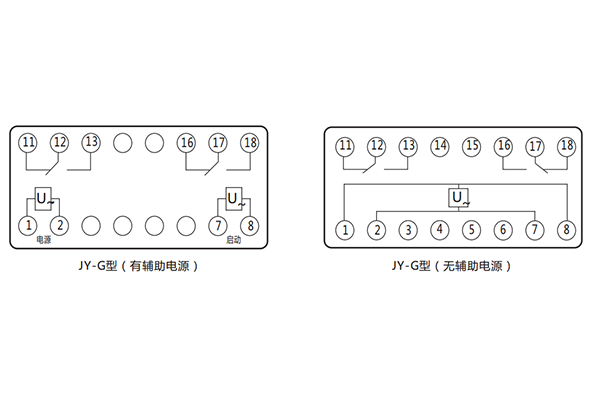

五、JY-GB電壓繼電器內部接線圖及外引接線圖
