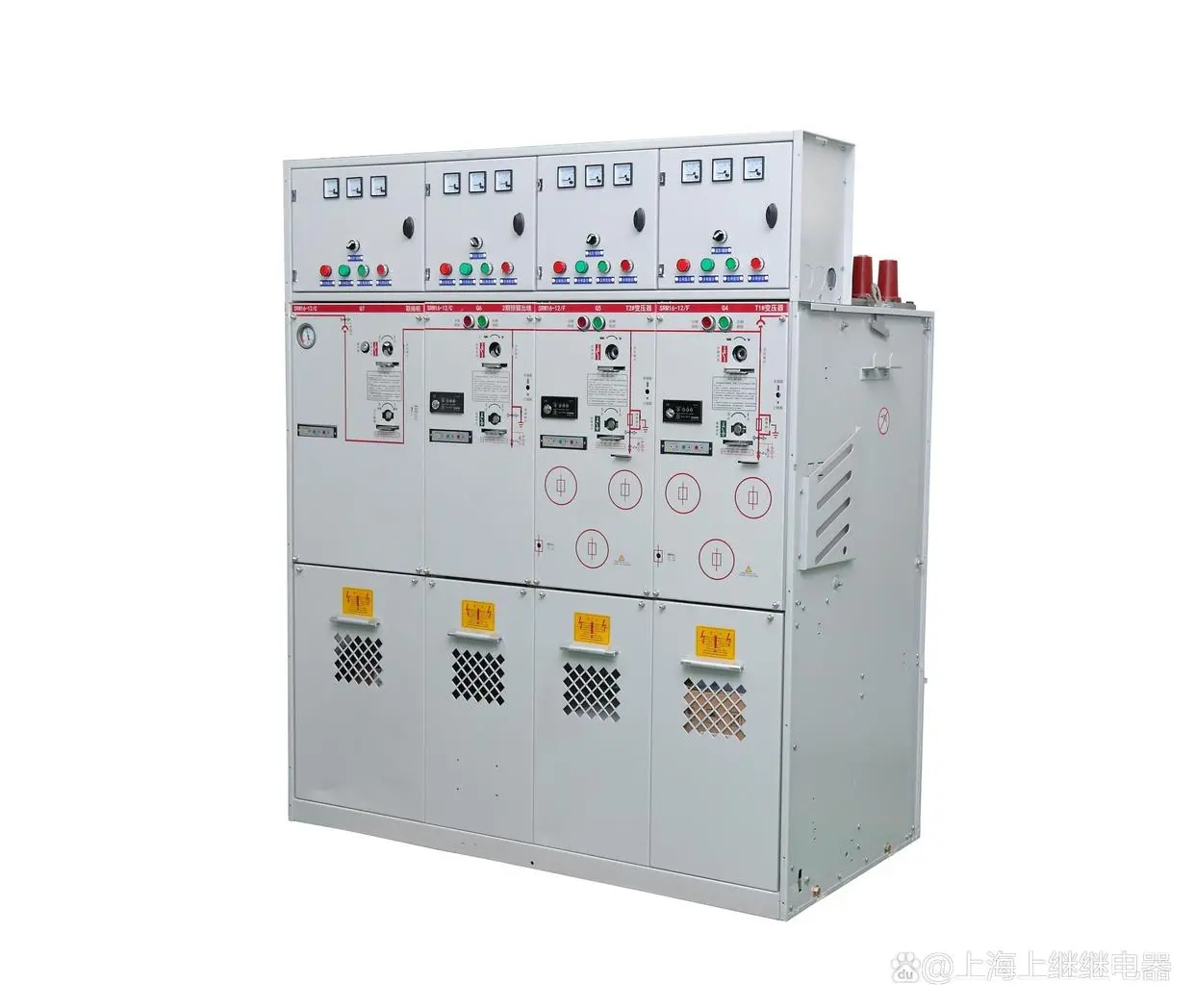

充氣柜由一般由開關室、斷路器室、操動組織室和電纜線室（支撐架）四一部分構成。

開關室由密封性在金屬材料罩殼內的每個作用控制回路（包含接地裝置開關和高壓負荷開關）以及控制回路間的母線槽等構成。罩殼由3㎜冷軋板（或不繡厚鋼板）電焊焊接而成。每一個作用控制回路包含一臺高壓負荷開關和接地裝置開關。高壓負荷開關是由豎直健身運動的動斷路器系統軟件和坐落于下web端靜觸頭構成，開關重合閘時，動斷路器往下健身運動，高壓負荷開關接入。接地裝置開關由動觸刀和靜觸刀構成，在彈黃健身運動全過程中，接地裝置開關迅速接入。開關室上端和后側開了4個正方形機械加工工藝孔，環網柜的反面配有視窗，可見到接地裝置開關的“分”、“合”部位。在環網柜的后側配有防爆型設備。

高壓負荷開關選用氣頂內吹式構造，滅弧工作能力強，且不危害兩色及對地絕緣層，動、靜觸頭均含有弧斷路器，進一步提高了分斷頻次。環網柜中安裝的高壓負荷開關為脹氣式的，無油漬無毒性；配置的手動式，電動式實際操作組織為扭轉彈簧儲能技術組織，構造簡易，實際操作力度不大。

高壓負荷開關，接地裝置開關及反面板中間下設機械設備互鎖設備，他們中間的實際操作關聯以下：

（1）接地裝置開關重合閘后，高壓負荷開關不可以實際操作，反面板能夠 開啟

（2）接地裝置開關吸合后，高壓負荷開關能夠 實際操作，反面板不可以開啟

（3）高壓負荷開關吸合后，接地裝置開關能夠 實際操作，反面板能夠 開啟

（4）高壓負荷開關重合閘后，接地裝置開關不可以實際操作，反面板不可以開啟

斷路器與高壓負荷開關室組成變電器維護控制回路，髙壓制人數斷路器裝于環氧樹脂澆筑的絕緣層罩殼內，斷路器融斷后，彈出來撞針，高壓負荷開關吸合。

充氣柜操動組織室坐落于環網柜反面，在每一作用控制回路中，高壓負荷開關裝有人力資源（或電動式）儲能技術彈黃操動組織，接地裝置開關裝有人力資源儲能技術彈黃操動組織，充氣柜控制面板上帶各自用以高壓負荷開關重合閘實際操作和手動式吸合轉動鈕及接地裝置開關的分、重合閘實際操作孔，高壓負荷開關分、重合閘部位顯示燈和電動式分、重合閘按鍵，并下設仿真模擬線、開關情況顯示牌及上鎖部位，高壓負荷開關和接地裝置開關的實際操作具備互鎖設備，以避免操作失誤。
