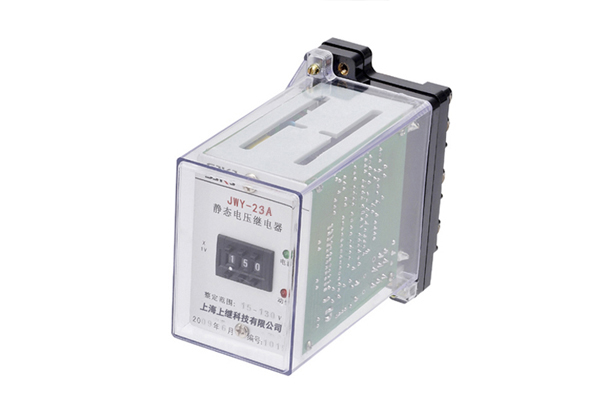

一、JWY-23A電壓繼電器概述

    1、JWY-23A電壓繼電器用于發電機，變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器 為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用無抖動現象，無 需直流輔助電源完全可以替代電磁型電壓繼電器。

二、JWY-23A電壓繼電器工作原理

    1、繼電器原理框圖見圖1

    2、本繼電器為靜態型繼電器，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經 整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流 電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器， 若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

三、JWY-23A電壓繼電器型號含義

四、JWY-23A電壓繼電器技術條件

    1、交流額定值：100V/50Hz

    2、過載能力：交流回路允許長期接通1.2倍額定值。

    3、電壓整定范圍：15-240V、80-440V，級差為1V。

    4、功率消耗： a、交流回路功耗小于1.5VA(交流額定值100V時)

    5、整定誤差

    a、在整定范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

    b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

    c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

    6、動作時間

    a、過電壓繼電器：1.2倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms；

    7、返回系數

    a、過電壓繼電器返回系數為0.85~0.95；

    b、低電壓繼電器返回系數為1.02~1.12。

    8、返回時間：不大于27ms。

五、JWY-23A電壓繼電器外形及開孔尺寸
