一、BY-4A電壓繼電器內部接線圖

二、BY-4A電壓繼電器外形及開孔尺寸

三、BY-4A電壓繼電器用途

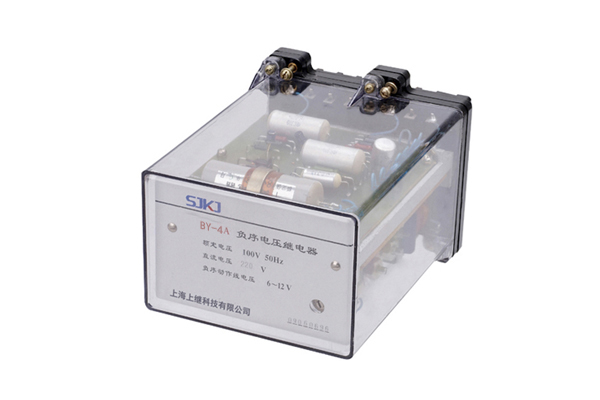

    BY-4A電壓繼電器（以下簡稱繼電器）是一種小定值的過電壓繼電器，用于電力系統繼電器保護線路中，作為方向橫差保護的閉鎖元件。

四、BY-4A電壓繼電器結構及工作原理

    背后端子接線圖見圖1，前接線端子接線圖見圖2，外附電阻外形及安裝尺寸圖見圖3（只有220V時有外附電阻）。
繼電器由電壓互感器、整流濾波及觸發回路、執行元件等環節組成。在正常情況下，繼電器輸入電壓接近于零，執行元件（小中間繼電器）不動作。當所加交流電壓高于繼電器整定值時，觸發器翻轉，中間繼電器動作，使動合觸點閉合，動斷觸點斷開，完成了繼電器的作用。

五、BY-4A電壓繼電器技術要求

    1.交流額定電壓：100V、50Hz。

    2.直流額定電壓：48V、110V、220V。

    3.整定范圍：2V~15V。

    4.返回系數：不小于0.85。

    5.動作時間：在1.2倍整定點上不在于0.04s。

    6.動作值誤差：任意整定值不大于6%。

    7.動作值變差：不大于10%。

    8.觸點型式：一動合、一動斷。

    9.功率消耗

    AC≤6VA

    DC 220V/≤6W，110V/≤4W，48V/≤2W。

    10.觸點斷開容量：

    在直流有感（τ=5ms）回路，U≤250V，I≤0.5A，為30W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為100VA。

    11.觸點長期允許閉合電流為2A。

    12.電壽命為5000次。

    13.機械壽命為50000次。

    14.絕緣電阻不小于300MΩ。

    15.介質強度

    繼電器各導電電路連一起與外露的非帶電金屬部分及外殼之間，能承受 2kV（有效值）50Hz的交流電壓歷時1min試驗，而無絕緣擊穿或閃絡現象。

    16.沖擊電壓為5kV。

    17.當環境溫度為50℃，繼電器應能長期耐受110%額定電壓其線圈溫升不超過55℃。
